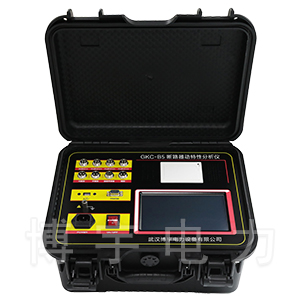

GKC-B5/B6系列斷路器動特性分析儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

高壓開關機械特性測試儀、高壓開關動特性測試儀、開關動特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀

1.產品性能
　　時　　間：12個斷口的固有分、合閘時間，同相同期、相間同期。
　　重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
　　彈　　跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
　　速　　度：剛分、剛合速度，最大速度，時間－行程特性曲線。
　　行　　程：總行程，開距，超行程，過沖行程，反彈幅值。
　　電　　流：分、合閘線圈的分、合閘電流值、電流波形圖。
　　動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

2.產品特點
　　適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
　　超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
　　通用式測速傳感器，直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
　　開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
　　主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
　　主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
　　中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
　　儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

1、使用環境

輸入電源  220V±10%  50Hz ±10%      大氣壓力  86～106kpa

溫    度  －10～40℃                 濕    度  ≦80%RH

2、安全性能

絕緣電阻  ＞2MΩ

介電強度  電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

3、基本參數

時    間： 量程  4000.0ms          分辯率0.1ms

　　　 誤差  ①100ms以內       0.1ms ±1個字

             ②100ms以上       0.1% ± 1個字

             ③同期

速　  度： 量程　20.00m/s           分辯率0.01m/s

       誤差�、�0-2m/s以內       ±0.1m/s±1個字

             ②100ms以上        ±0.2m/s±1個字

行    程：

電    流： 量程 20.00A        分辯率0.01A

輸出電源： DC30～250V數字可調/20A（瞬時工作）

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 9kg
