高壓開關測試儀提示“ 輸出短路或負載過大，請關機檢查控制接線”問題分析

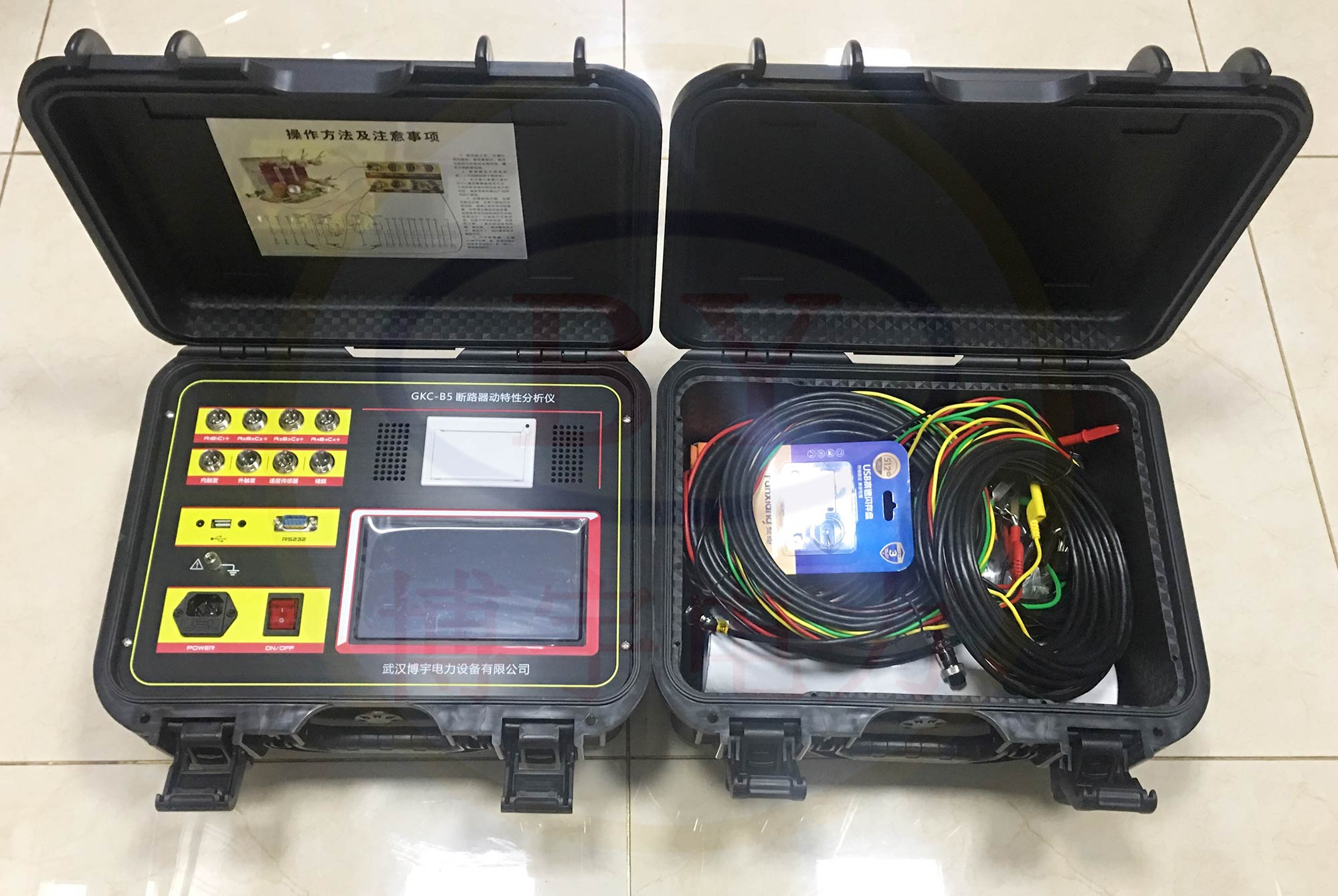

高壓開關測試儀提示“ 輸出短路或 負載過大，請關機檢查控制接線”問題分析：

（1）控制接線錯誤，造成儀器輸出短路，致使 短路保護功能啟動，儀器“合、分閘控制 電源”無輸出。

處理辦法：關機后參見上述第1條重新檢查接線。

（2）現場線圈負載過大，儀器無法正常驅動

處理辦法：

①對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而高壓開關測試儀操作電源的最大帶載能力為20A。致使負載過大，儀器無法正常驅動�，F(xiàn)場一般都是把合閘控制線接在合閘線圈前級的合閘接觸器線圈上，用儀器控制開關接觸器合上，用接觸器驅動開關合閘線圈，使開關動作�；蛘卟捎谩巴庥|發”方式操作開關合閘。

②對于液壓和彈簧機構的開關，由于儀器對輸出電流大于6A時就默認為“負載過大”。請看一看或者用萬用表實測一下合閘線圈的電阻阻值，確認合閘線圈電流較大。然后請認真檢查接線，確認合閘輸出沒有短路，則取消儀器的短路保護功能進行試驗。

注：高壓開關測試儀的短路保護功能取消后，“合、分閘控制電源”輸出就不具備保護功能，如果此時控制電源輸出確實是短路狀態，則可能會造成儀器控制電源的損壞！請謹慎操作。

具體方法是：關機→按住 按鍵不放→開機，直到出現“釋放按鍵”畫面提示→松開 按鍵，短路保護功能取消。

注意：高壓開關測試儀只要重新關機或復位后，短路保護功能又重新啟動。
