氧化鋅避雷器的工作原理、優點、功能特性分析

一、氧化鋅避雷器工作原理

1. 避雷器的作用

避雷器的作用是限制過電壓以保護電氣設備。避雷器就是在線路或設備上人為地制造絕緣薄弱點即間隙裝置,間隙的擊穿電壓比線路或設備的雷電沖擊絕緣水平低,在正常運行電壓下間隙處于隔離絕緣狀態,在過電壓下間隙被擊穿接地,放電降壓起到保護線路或設備絕緣的作用。

2. 氧化鋅避雷器(閥型避雷器的第三代產品) 工作原理

氧化鋅避雷器是世界公認的當代最先進防雷電器。其結構為將若干片ZnO 閥片壓緊密封在避雷器瓷套內。ZnO 閥片具有非常優異的非線性特性,在較高電壓下電阻很小很小,可以泄放大量雷電流,殘壓很低,在電網運行電壓下電阻很大,泄漏電流只有50～150μA ,電流很小,可視為無工頻續流,這就是可以做成無間隙氧化鋅避雷器的原因,它對陡波和雷電幅值同樣有限壓作用,防雷保護功能完全是其突出優點。在我國先生產使用的正是無間隙氧化鋅雷器,運行實踐表明,它有損壞爆炸率高,使用壽命短等缺點。究其原因,暫態過電壓承受能力差是其致命弱點。而串聯間隙氧化鋅避雷器仍有無間隙氧化鋅避雷器的保護性能優點,同時有暫態過電壓承受能力強的特點,是一種理想的揚長避短的產品,結合我國國情可在3～ 35kV 系統串聯間隙氧化鋅避雷器。

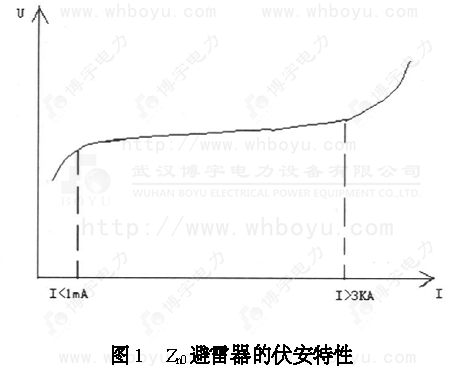

氧化鋅避雷器伏安特性如圖1 所示。

二、氧化鋅避雷器的優點及功能特性

1. 氧化鋅避雷器的優點

(1) 具有完全的防雷功能,即對雷電陡波和雷電幅值同樣有限壓保護作用;

(2) 防雷保護作用不會造成電力網接地故障或相間短路故障;

(3) 防雷保護作用不應有短路電流或工頻續流等工頻能源浪費;

(4) 動作特性應具有長期運行穩定性,免受暫態過電壓危害;

(5) 具有連續雷電沖擊保護能力;

(6) 有較小的外形尺寸,小型化輕量化更便于室內手車柜使用;

(7) 具有20 年以上使用壽命;

(8) 能附帶脫離器監察運行工況,當其失效時自動退出運行。

2. 氧化鋅避雷器功能特性

(1) 避雷器是過電壓保護電器,氧化鋅避雷器具有過電壓防護功能

對于能量有限的過電壓如雷電過電壓和操作過電壓,避雷器泄流能起限壓保護作用。對能量是無限(有補充能源)的過電壓,如暫態過電壓(工頻過電壓和諧振過電壓的總稱) ,其頻率或?yàn)楣ゎl或?yàn)楣ゎl的整數倍或分?jǐn)?shù)倍,與工頻電源頻率總有合拍的時候,如因某些原因而激發暫態過電壓,工頻電源能自動補充過電壓能量,即使避雷器泄流過電壓幅值不衰減或只弱衰減,暫態過電壓如果進入避雷器保護動作區,勢必長時間反復動作直至熱崩潰,避雷器損壞爆炸,因此暫態過電壓對避雷器有致命危害。如果已將全部暫態過電壓限定在保護死區內不受其危害的避雷器,稱之為暫態過電壓承受能力強,反之稱暫態過電壓承受能力差。碳化硅避雷器暫態過電壓承受能力強,但由于運行中動作特性穩定性差,常因沖擊放電電壓(保護動作區起始電壓) 值下降,仍可能遭受暫態過電壓危害。無間隙氧化鋅避雷器因其拐點電壓(可近似地把參考電壓當作拐點電壓) 偏低,僅2.21～2.56Uxg(最大相電壓) ,而有些暫態過電壓最大值達2.5～3.5Uxg ,故有暫態過電壓承受能差的缺點。對暫態過電壓危害有效防護辦法是加結構性能穩定的串聯間隙,將全部暫態過電壓限定在保護死區內,使避雷器免受其危害。

(2) 從根本上避免保護作用產生接地故障或相間短路故障防雷器件具有防雷保護電力裝置安全作用,但有些器件的保護作用對電力系統的安全運行會產生影響。保護間隙和管型避雷器在間隙擊穿后,保護回路再也沒有限流元件,保護動作都要造成接地故障或相間短路故障,保護作用增大電力系統故障率,影響電力系統的正常、安全運行規范和標準規定“保護間隙應盡量與自動重合閘裝置配合,以減少線路停電事故”。這是一種補救措施,非治本之策。自動重合閘裝置由于要求技術條件高,價格貴,只在大中型變電站才有條件采用,大多數中小型變配電所沒條件采用,它們大多把“應盡量”理解為“也可不裝”。還有人只看重保護間隙結構簡單、價格低廉,但若加上自動重合閘裝置總費用遠比采用先進防雷電器貴。管型避雷器利用噴氣滅弧作用,可瞬時消除接地故障或相間短路故障,但隨其動作次數增多,滅弧能力下降,仍有接地故障或相間短路故障的隱患。應認識到治本之策是使用氧化鋅避雷器,從根本上避免保護作用產生接地故障或相間短路故障,且不用自動重合閘裝置就能減少線路雷害停電事故。

(3) 氧化鋅避雷器具有連續雷電沖擊保護能力

有時高壓電力裝置可能遭受連續雷電沖擊,連續雷電沖擊是指兩次雷電入侵波間隔時間僅數百μs 至數千μs ,間隔時間極短。碳化硅避雷器保護動作既泄放雷電流也泄放工頻續流,切斷續流時耗最大達10000μs ,一次保護循環時間要遠大于10000μs 才能恢復到可進行再次動作能力,故碳化硅避雷器沒有連續雷電沖擊保護能力。氧化鋅避雷器保護動作只泄放雷電流,雷電流泄放(小于100μs) 完畢,立即恢復到可進行再次動作能力,故氧化鋅避雷器具有連續雷電沖擊保護能力,這對于多雷區或雷電活動特殊強烈地區的防雷保護尤為重要。

(4) 氧化鋅避雷器具有節約工頻能源的作用

雖然防雷器件具有泄放雷電流的限(降) 壓保護作用,但有些器件同時泄放工頻電流,浪費能源。保護間隙或管型避雷器保護動作可能伴隨短路電流(幾kA 至幾十kA) 對地放電,碳化硅避雷器保護動作,伴隨工頻續流(避雷器FS 型為50A ,FZ型為80A ,FCD 型為250A) 對地放電,這些都是工頻能源的浪費,可是人們長期對這種現象熟視無睹、習以為常,認為一次保護動作浪費不大,不值得大驚小怪。應認識到”涓滴之水,匯成江河”的道理,這種能源浪費,如積全國之?dāng)?shù),積長年之?dāng)?shù),豈可小看。使用氧化鋅避雷器可徹底避免保護作用帶來的工頻能源浪費。

(5) 可避因免拐點電壓偏低帶來的缺點

碳化硅避雷器因其間隙結構(隙距小,數量多) 帶來一些缺點:如沒有雷電陡波保護功能;沒有連續雷電沖擊保護能力;動作特性穩定差可能遭受暫態過電壓危害;動作負載重壽命短等。無間隙氧化鋅避雷器因其拐點電壓較低,有暫態過電壓承受能力差,損壞爆炸率高和壽命短等缺點。串聯間隙氧化鋅避雷器的間隙結構不同于碳化硅避雷器,因其間隙數量少,當過電壓達到?jīng)_擊放電電壓時間隙無時延擊穿,因隙距大動作特性穩定,故它可避免碳化硅避雷器間隙帶來的一切缺點。串聯間隙氧化鋅避雷器的間隙已將全部暫態過電壓限定在保護死區內免受其危害,故它可避免無間隙氧化鋅避雷器因拐點電壓偏低帶來的一切缺點。串聯間隙氧化鋅避雷器仍有前兩種避雷器保護性能優點,而避免它們的缺點。

三、從避雷器的選用上分析氧化鋅避雷器

1. 氧化鋅避雷器具有齊全的防護功能

避雷器的選用常只側重雷電殘壓參數的考察,而忽略了其它保護特性參數的考察。這是一種偏見,因?yàn)槌�雷電殘�?/FONT>
