一、儀器概述

BYWS微水測試儀是本公司最新開發的現代化、高水平、智能型測量?jī)x器。該儀器無論從測量原理、自動化程度、使用的方便性而言都有著同類儀器無法比擬的先進性，特別是采用了歐洲標準技術，確保數據準確可靠。

BYWS微水測試儀測量范圍寬、響應時間快、測量周期短，顯示直觀，操作簡便。該儀器適用的領域非常廣泛，空氣、氮?dú)�、惰性氣體以及任何不含腐蝕性介質的氣體的濕度測量，尤其適合于SF6氣體的濕度測量，電力、石化、冶金、環保、科研院所等部門均可采用，有著極高的性價比。

二、測量原理

BYWS微水測試儀采用了原裝進口濕度傳感器作為濕度敏感元件。當被測氣體中的微量水分進入傳感器采樣室，水蒸汽被吸附到傳感器的微孔中，使其容抗發生變化，傳感器將這種變化是進行放大轉換成標準線性電信號，通過微處理器加以處理，最后送到液晶屏上顯示。

1、技術特點

★ 快速測量：開機后無須預加熱，快速達到露點飽和狀態。

★ 快速省氣：測定時耗氣僅2L（101.2kPa）左右。

★ 自鎖接頭：采用德國原裝進口自鎖接頭，安全可靠，無漏氣。

★ 數據存儲：采用大容量設計，最多可存儲60組測試數據。

★ 顯示清晰：液晶屏直接顯示露點、微水、環境溫度、環境濕度、 時間及日期、電池電量等內容。

★ 便攜式設計：儀器更輕，攜帶、使用方便。

★ 內置電源：內置可充電電池，一次充足可連續工作8小時。

2、技術參數

1、測量范圍：-60℃ ~ +20℃（露點）

2、測量精度：±4℃（-60℃ ~ -50℃）

±3℃ （-49℃ ~ +20℃）（工作范圍）

3、測量時間：≤5分鐘/點

4、采樣流量：600ml/min±20%

5、顯示方式：液晶顯示器、全中文界面、帶背光

6、電 源：交直兩用，充電電池可連續工作8小時

7、檢驗方式：開機自校功能

8、整機重量：4kg

9、整機尺寸：長×寬×高=300mm×300mm×160mm

三、儀器面板說明

1、儀器面板

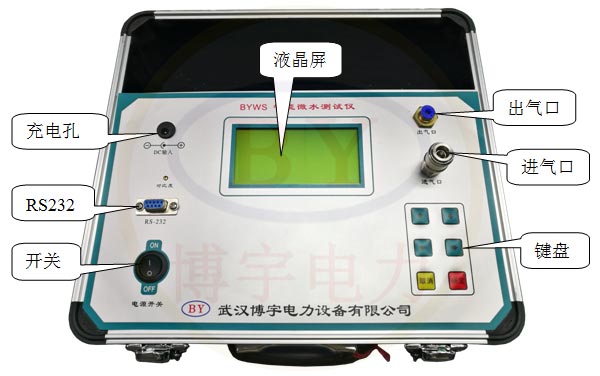

BYWS智能微水測量?jī)x（不帶打�。�

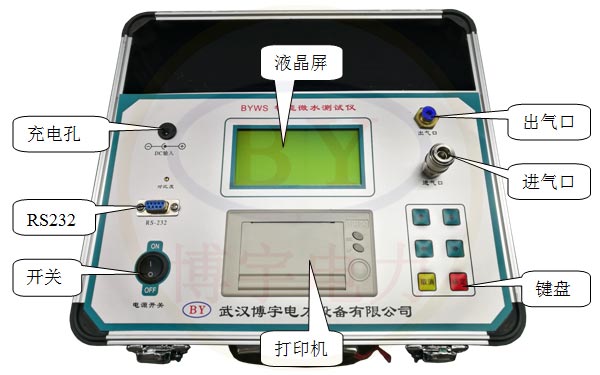

BYWS智能微水測試儀（帶打�。�

注：因產品不斷更新，不另行通知，以實物為準，本公司保留最終解釋權。

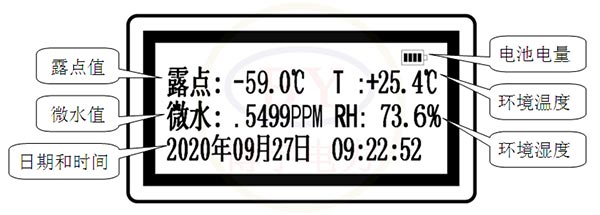

2、顯示屏

四、測量方法

1、連接SF6設備

將測量管道上螺紋端與開關接頭連接好，用扳手?jǐn)Q緊，關閉測量管道上另一端的針型閥；

再把測試管道上的快速接頭一端插入露點儀上的采樣口；

將排氣管道連接到出氣口；

最后將開關接頭與SF6電氣設備測量接口連接好，用扳手?jǐn)Q緊。

2、檢查電量

本儀器推薦優先使用交流電。

使用直流電時，請查看右上角顯示的電池電量，如果電量低于約20％，請關機充電后繼續使用。

3、開始測量

首先全部關閉進氣管上的流量閥，然后將進氣管連接到設備上，連接好設備后將進氣管閥門打開聽到有出氣聲后。將進氣管快速接口接入儀器"進氣口"，打開儀器開始測量SF6露點。

第一設備測量時間需要5~10分鐘左右，其后每臺設備需要3左右分鐘。

4、存儲數據

設備測量完成后，可以將數據保存在儀器中，按"確定"鍵調出操作菜單，具體操作方式見下節內容。

5、測量其他設備

一臺設備測量后，關閉測量管道上的針型閥和露點儀上的調節閥。將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備，請不要關閉儀器電源，按照上面步驟繼續測量下一臺設備。

6、測量結束

所有設備測量結束后，關閉儀器電源。

五、菜單操作

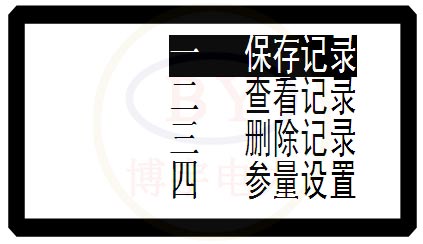

在測量狀態，通過確定鍵可以進入功能菜單，如圖所示：

1、保存數據

在測量狀態，通過長按"確定"鍵（2秒）可以進入功能菜單，按"上"、"下"鍵選擇"保存記錄"菜單，按"確定"鍵，進入保存數據頁面，保存數據時，可以根據設備進行編號。雙擊"左"鍵進入編號設置，設備編號最多為六位，可以通過"上"、"下"鍵增加數值大小，"左"、"右"鍵調整數據位數。輸入編號后，按"確定"鍵保存編號，再按"確定"鍵，（此時等待2秒完成保存數據并自動進入功能菜單）。按"返回"鍵可以返回到實時測量界面。

2、查看記錄

在測量狀態，通過按"確定"鍵可以進入功能菜單，按"上"、"下"鍵選擇"查看記錄"菜單，按"確定"鍵，進入查看記錄頁面。顯示時從最后一個被保存的數據開始�？梢园�"上"、"下"鍵翻看數據。雙擊"左"鍵進入當前數據刪除，按"確定"鍵，可刪除當前數據。按"取消"鍵可以返回上一級，此時不刪除數據。

3、刪除記錄

在測量狀態，通過按"確定"鍵可以進入功能菜單，按"上"、"下"鍵選擇"刪除記錄"菜單，雙擊"左"鍵指向"確認"；確按"確定"鍵，可刪除所有數據，按"取消"鍵可以返回上一頁此時不刪除數據。

4、參數設置

在測量狀態，通過按"確定"鍵可以進入功能菜單，雙擊"左"鍵進入，按"上"、"下"鍵選擇修改時間、自動延時開關機、聲音、自動欠壓開關機等，按"確定"鍵，進入修改時間頁面。通過"上"、"下"鍵可以增加時間數值，"左"、"右"鍵可以減小時間數值。輸入小時、分鐘、秒后，按"確定"鍵可以轉到下一個修改域內。

六、注意事項

♣ 儀器應放置在安全位置，防止摔壞。避免劇烈震動。

♣ 勿測有腐蝕性的氣體。

♣ 調節氣體流量時，流量閥應緩慢打開，使流量指示在0.5升/分鐘左右。

♣ 儀器使用前，應及時充電。充電時只需將充電器接入充電孔（DC輸入），無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。
