BY2582-II三通道直流電阻測試儀操作方法與注意事項

一．產品慨述

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為滿足變壓器直流電阻快速測量的需要，我公司研制了針對YN聯接繞組的三通道直流電阻測試儀。該直阻儀實現了三相同時加電，獨立電流采樣、電壓采樣，同時測量并顯示三相電阻值和三相不平衡率的功能，大大縮短了變壓器直流電阻的測試時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題，所需時間僅為傳統方法的⅓。

二．安全措施

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4、儀器應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、在測試過程中，禁止移動測試夾和供電線路。

三．性能特點

1、儀器輸出電流大且自動選擇電流操作簡便。

2、三通道測量，實時采集，同時測量三個電阻值，并計算三相電阻不平衡度。

3、既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便。

4、具有完善的保護電路，可靠性強。

5、顯示器采用800×480點陣65K色彩色高亮度大屏幕（7寸），顯示數據清晰易讀。

6、內置日歷時鐘、500組數據存儲、調閱、打印功能。

7、可以設置電阻的相序、分接位置等打印信息。

8、工業塑殼機箱，重量輕，便于攜帶。

9、具有音響放電報警，放電指示清晰，減少誤操作。

四．技術指標

1、輸出電流：自動選擇電流（最大20A）

2、量程范圍：0～100Ω

3、準確度：0.2%±2

4、最小分辨率：0.1μΩ

5、工作溫度：-20～40℃

6、環境濕度：≤80%RH，無結露

7、工作電源：AC220V±10%，50Hz±1Hz

8、體積：長400mm×寬340mm×高195mm

9、凈重：8kg

五．系統介紹

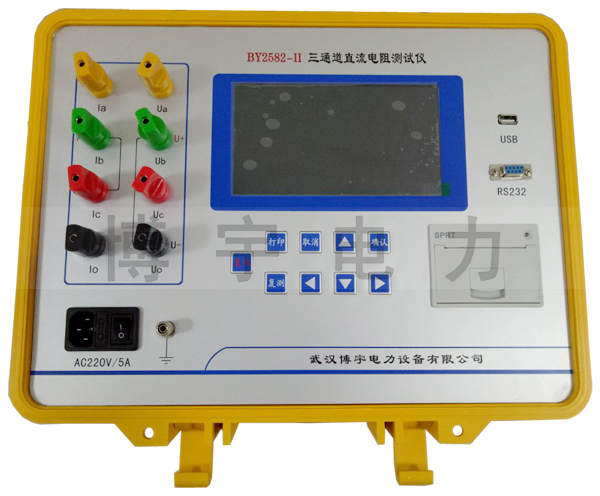

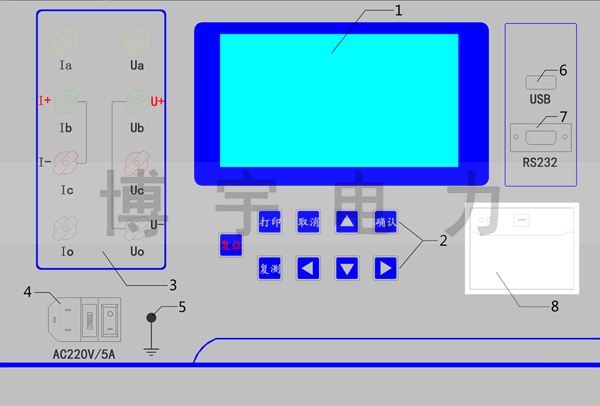

儀器面板見圖一

圖一

1、顯示器：彩色點陣液晶顯示器，顯示菜單、測試數據和記錄。

2、按鍵：用于液晶指示相對應的功能的操作或使整機回到上電的初始狀態。

3、測量電流輸出端子和電壓輸入端子：在三通道測量方式時，Ia、Ib，Ic、Io為電流通輸出、輸入通道，Ua、Ub、UC、Uo為電壓輸入通道。在單通道測量方式時I＋、I－為電流輸出、輸入通道，U＋、U－為電壓輸入通道。

4、電源開關、插座：包括整機電源開關，220V交流電源插頭（內置5A保險管）。

5、接地：接地柱，為整機外殼接地用，屬保護地。

6、USB接口：儀器與U盤的接口

7、RS232通訊接口：儀器與上位機的通訊接口

8、打印機：打印電阻值結果及測試電流等信息。

六．測試與接線方法

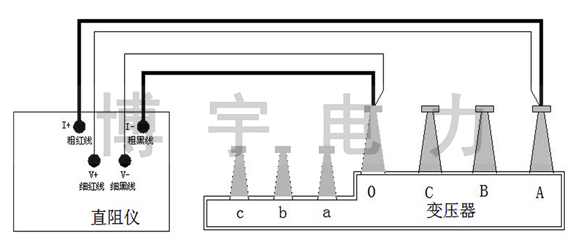

1.單通道接線：把被測試品通過專用電纜與本機的測試接線柱連接，連接牢固，同時把地線接好。單通道直接測量接線。可直接測量AO相之間的阻值見圖二。

圖二

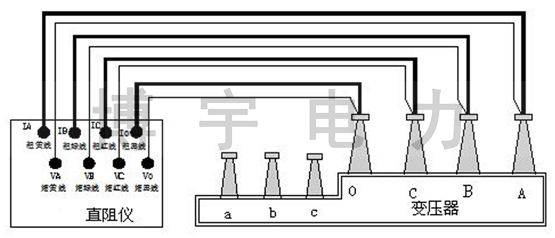

2.三通道直接測量接線，見圖三�？芍苯油瑫r測量AO、BO、CO三相的阻值見圖三。

圖三

七．儀器操作方法

1．主菜單功能操作：

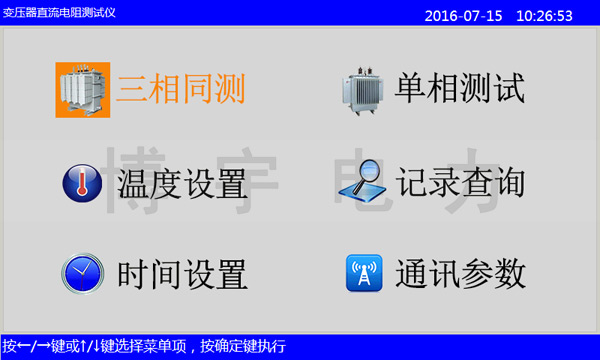

打開電源開關，液晶顯示啟動界面，稍后進入主菜單顯示界面，如圖四。按“←”、“→”或“↑”、“↓”方向鍵移動光標選擇菜單項。選中“三相同測”菜單后按確定鍵，則采用三通道方式同時測量變壓器三相繞組的電阻；此測量方式只適用于聯接方式是YN型式的變壓器繞組。選中“單相測試”菜單后按確定鍵，則采用常規的單相測量方法對試品的電阻進行測量，需注意單相測量方式下儀器電流通道使用的端子是I＋和I－,電壓通道使用的端子是U＋和U－。選中“溫度設置”菜單后按確定鍵，可以設置測量時試品的試驗溫度和測試結果折算到的參考溫度。 選中“記錄查詢”菜單后按確定鍵，可以顯示儀器保存過的測試數據記錄。選中“時間設置”菜單后按確定鍵，可以修改當前顯示的日歷和時間。選中“通訊參數”菜單后按確定鍵，可以設置儀器與上位機的通訊參數。

圖四

2．儀器測試操作：

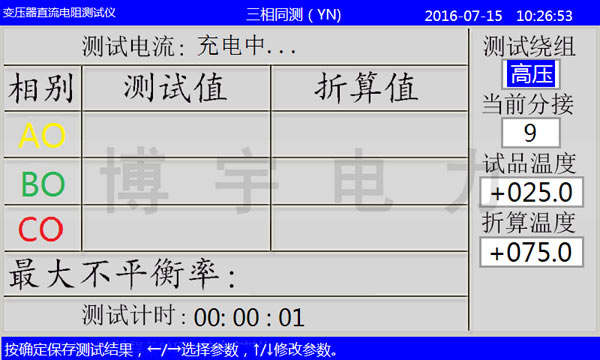

① 在如圖四界面，當選中并執行“三相同測”菜單后，儀器采用三通道方式同時對三相繞組的電阻進行測試，顯示如圖五。

圖五

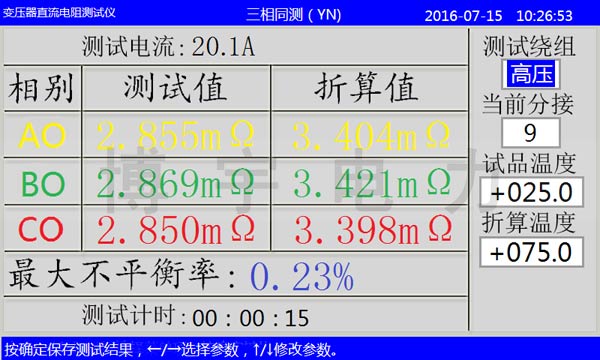

等待測試電流值穩定后，計算并顯示三相電阻值及三相電阻的不平衡率；并且同時顯示設定溫度的折算電阻值，如圖六所示。

圖六

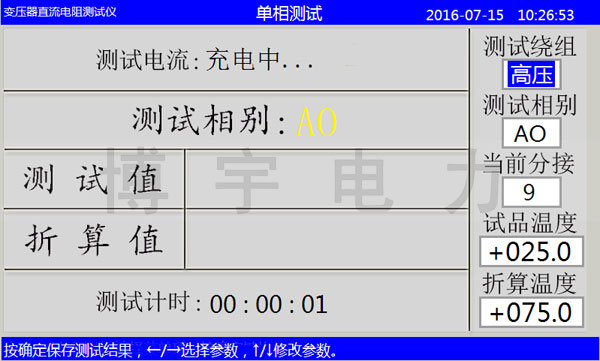

② 在圖四中當選中并執行“單相測試”菜單后，采用單通道方式對單相繞組的電阻進行測試，顯示如圖七。

圖七

等待測試電流值穩定后，計算并顯示單相電阻值，并且同時顯示設定溫度的折算電阻值，如圖八所示。

圖八

③ 在上述“三相測試”（圖六）或“單相測試”（圖八）顯示界面中，只有當儀器顯示電阻值后，才可以進行測試數據的存儲和打印操作。此時按“確定”鍵保存當前顯示的測試結果和信息，按“打印”鍵打印當前顯示的測試結果和信息。如果需要修改某一個顯示的設置參數值，可以按“←”或“→”鍵將光標移動到需要修改的參數處，按“↑”或“↓”鍵對參數進行修改。如果需要重復測試按“復測”鍵，復測時電流維持不變，儀器用新測量新數據替換舊數據，并重新顯示測量結果。在儀器開始測試后如果需要退出測試狀態，按“取消”鍵則退出返回到主菜單；注意此時儀器會斷開測試電流回路，電感性試品會因此產生一個放電過程，放電時儀器中的蜂鳴器發出提示聲音，此時需等待放電過程結束后才可以拆除測試線。

3．溫度設置操作：

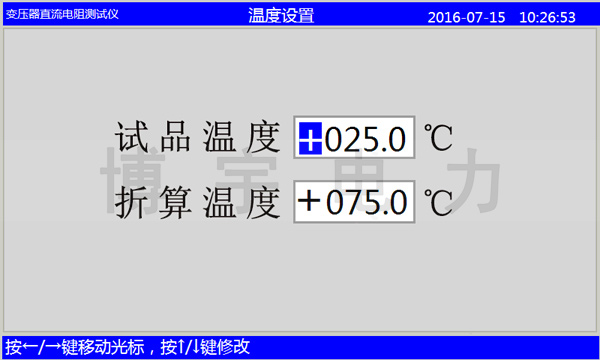

在如圖四界面，當選中并執行“溫度設置”菜單后，進入溫度參數設置界面，顯示如圖九。該功能可以實現在測試開始前完成試品溫度和參考折算溫度的設置，這兩個溫度值與三相測試（圖五、六）和單相測試（圖七、八）顯示的溫度值一致。按“←”或“→”鍵移動光標到需要修改的參數，按“↑”或“↓”鍵修改選中的參數。

圖九

4．?dāng)?shù)據記錄查詢：

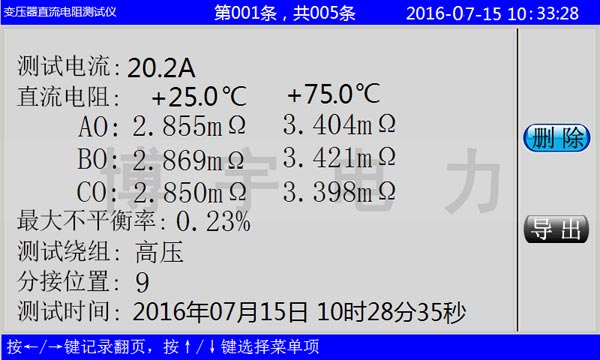

在圖四主菜單下，將選擇光標移動到<記錄查詢>項后按“確定”鍵，如果此時有測試數據記錄，則顯示保存的記錄數據，顯示如圖十。

圖十

在圖十中按“↑”或“↓”鍵選擇操作菜單，按“確定”鍵執行選中的操作。選中“刪除”菜單按“確定”鍵則刪除當前顯示的記錄并顯示下一條記錄的測試數據。選中“導出"菜單后按按“確定”鍵，如果儀器已經聯接了U盤（U盤插入儀器的USB接口后，圖中的右下角會出現U盤盤符），則可以將當前的記錄數據導出到U盤文件中，否則儀器會有“未檢測到U盤"提示。按“←”或“→”鍵則顯示下一條記錄數據。

5．時間校正：

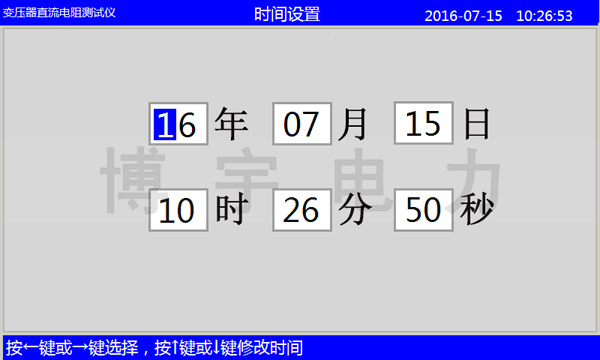

在圖四主菜單下，將選擇光標移動到<時間設置>項后按'打印當前顯示的測試結果和信息。如果需要修改某一個顯示的設置參數值，可以按“確定”鍵，對日歷時間進行校正，顯示如圖十一。

圖十一

6．通訊設置：

在圖四主菜單下，將選擇光標移動到<通訊參數>項后按“確定”鍵，設置儀器通訊的相關參數，顯示如圖十二。

圖十二

在通訊參數設置界面下按“←”或“→”鍵選擇需要修改的參數。選中波特率項時，按“↑”或“↓”鍵選擇需要的波特率（波特率1200/2400/4800/9600/19200）；選中通訊地址位時，按“↑”或“↓”鍵修改該位數值。 通訊參數設置完畢后，按“取消”鍵退出返回到主菜單。

八．注意事項

在測無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。

1、在拆線前，一定要等放電結束后，報警聲停止，再進行拆線。

2、用三通道時注意因為第一組數據測試時磁路初次建立可能時間較長，倒換分接時穩定時間會縮短。

3、助磁法三條線的短接點在放電完畢后拆線時，可能有剩余電流，拆除時可能會打火放電，此屬正�，F(xiàn)象。

九．常見問題及解決方法

1、不能測試蜂鳴器一直鳴叫

出現此種情況首先檢查是否溫度保護，首先檢查風機工作是否正常。如果風機工作正常，可開機不測試讓風機降溫然后重新測試。

2、開機液晶屏不能點亮

出現此種情況首先檢查電源是否正常，然后檢查保險是否已經熔斷，如熔斷換新即可。

3、電流充電過程中顯示電流下降

本機采用自動選擇電流輸出方式，為達到穩定的測量結果測量電流可能小于充電電流，此屬正�，F(xiàn)象。
